Состав
Кожух защитный из оцинкованной стали, нержавеющей стали, либо алюминия.
Конструкция
Поставляется в высокой степени заводской готовности под определённый диаметр трубопровода, представляет собой оболочку в форме перехода концентрического или эксцентрического, имеет влагозащитные замки на продольном и поперечных нахлёстах, а также отверстия под саморезы.
Применение
Применяется для защиты теплоизоляционного материала от механических, атмосферных и химических воздействий на переходах трубопроводов различных диаметров.
| Наименование изделия |

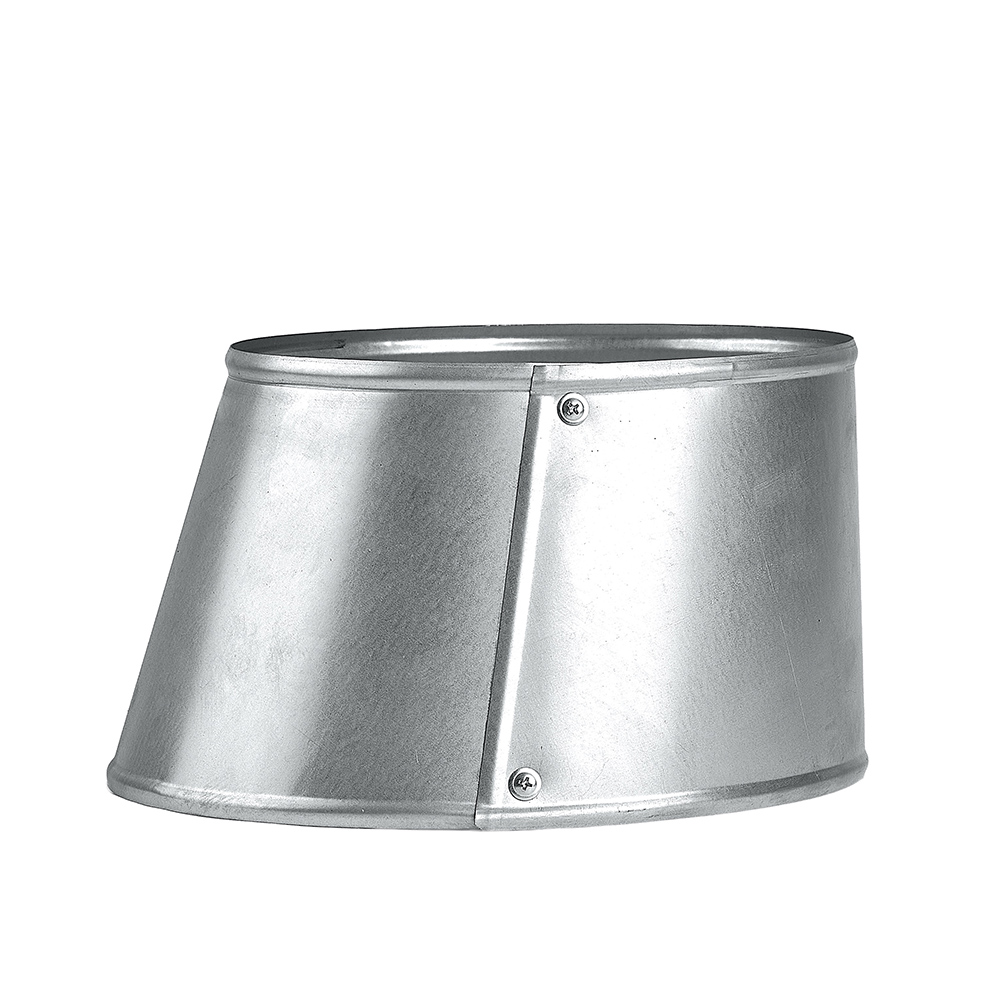

Кожух защитный UNICOVER PTR / ETR (переходы концентрический / эксцентрический) |
| Технические условия |
ТУ 23.99.19-005-41557602-2020 |
| Назначение |
Защита теплоизоляции от повреждений |
| Материал |
Оцинкованная сталь / нержавеющая сталь / алюминий |
| Тип изделия |
Переход |
| Вид изделия |
Металлическая оболочка |
| Толщина металла |
0,55 мм / 0,8 мм / 1 мм |
| Диаметр |
90–1000 мм |
Маркировка и варианты исполнения
| Тип изделия | Наименование | Пример маркировки | Расшифровка |
|---|
| PTR CC |
Кожух для перехода концентрического |
350-300.055 |
Диаметр больший - диаметр меньший . толщина металла |
| PTR EC |
Кожух для перехода эксцентрического |
350-300.055 |
Диаметр больший - диаметр меньший . толщина металла |
Материалы исполнения
| Маркировка | Материал изделия | Варианты толщины | ГОСТ / стандарт |
|---|
| GS |
Оцинкованная сталь |
0,55 мм; 0,8 мм |
ГОСТ 14918-80 |
| SS |
Нержавеющая сталь |
0,55 мм; 0,8 мм |
AISI 304 |
| AS |
Алюминиевый сплав |
0,55 мм; 0,8 мм; 1 мм |
ГОСТ 21631-76 |
